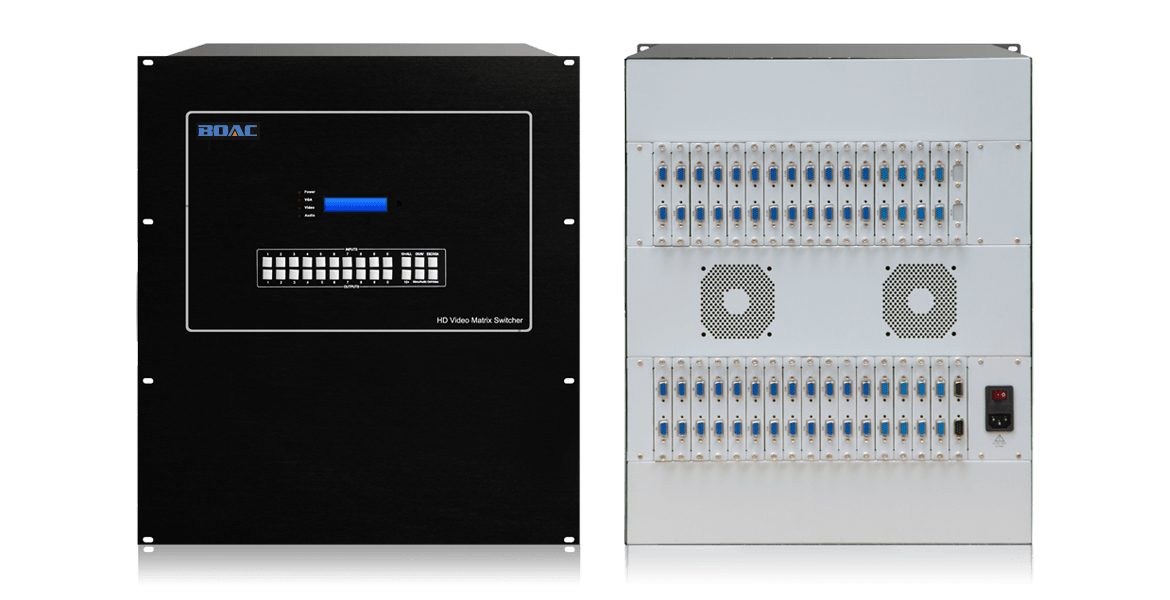

模塊化的結構設計(僅限32路)
模塊化結構是電子設備結構設計發展的必然趨勢，模塊化設計使產品的日常維護、保養以及更新升級變得更加簡便；
VGA矩陣切換器
產品簡介

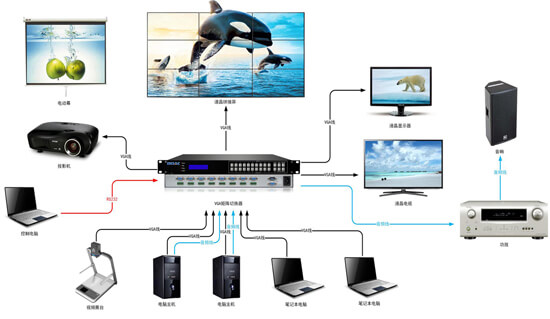

伯奧克VGA系列矩陣切換器是一款高性能的專業VGA信號切換設備，用于多個VGA信號輸入輸出交叉切換?？商峁┒嗦稸GA信號輸入、輸出端子，每路信號都可以自由的進行傳輸，切換，信號傳輸衰減降至最低，圖像信號能高保真輸出。伯奧克VGA矩陣支持從4x4至32x32不等的輸入/輸出尺寸，提供寬帶切換功能，通過15針HD插座實現各類計算機視頻的便捷連接。所有型號都支持通過螺絲鎖定器輸出平衡或非平衡立體聲音頻。使用預端接電纜組件可以省卻壓接操作，使安裝過程更為快速便捷。
- 接口: VGA（15HDF）
- 帶寬：400MHz
- 分辨率:1080p
- 機箱:1-12U標準機架式
產品特性
最大支持128路信號輸入輸出

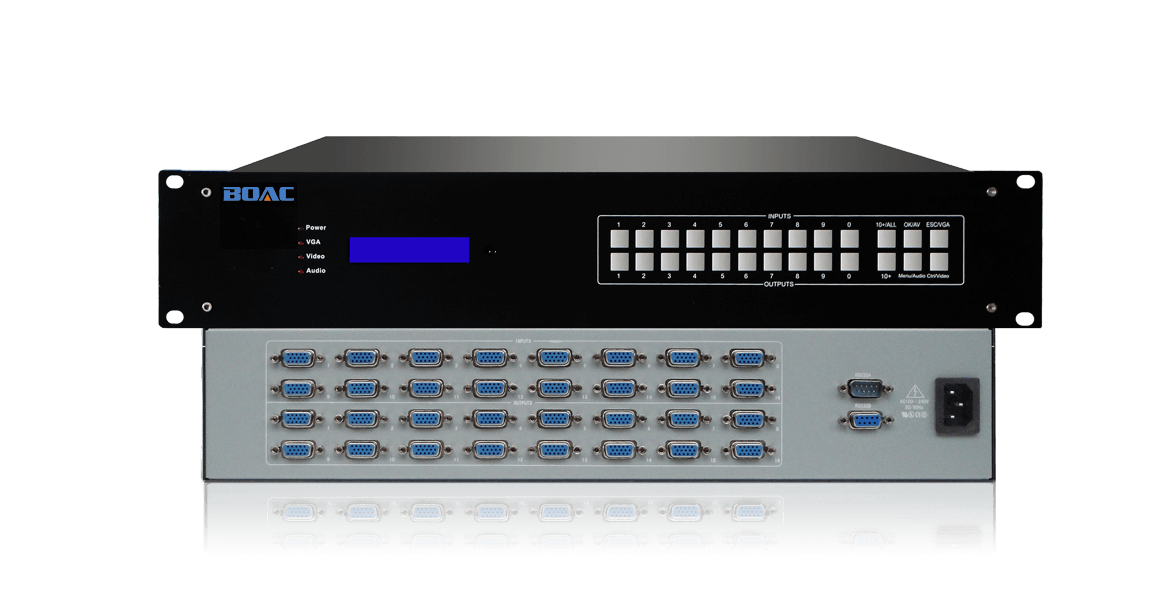

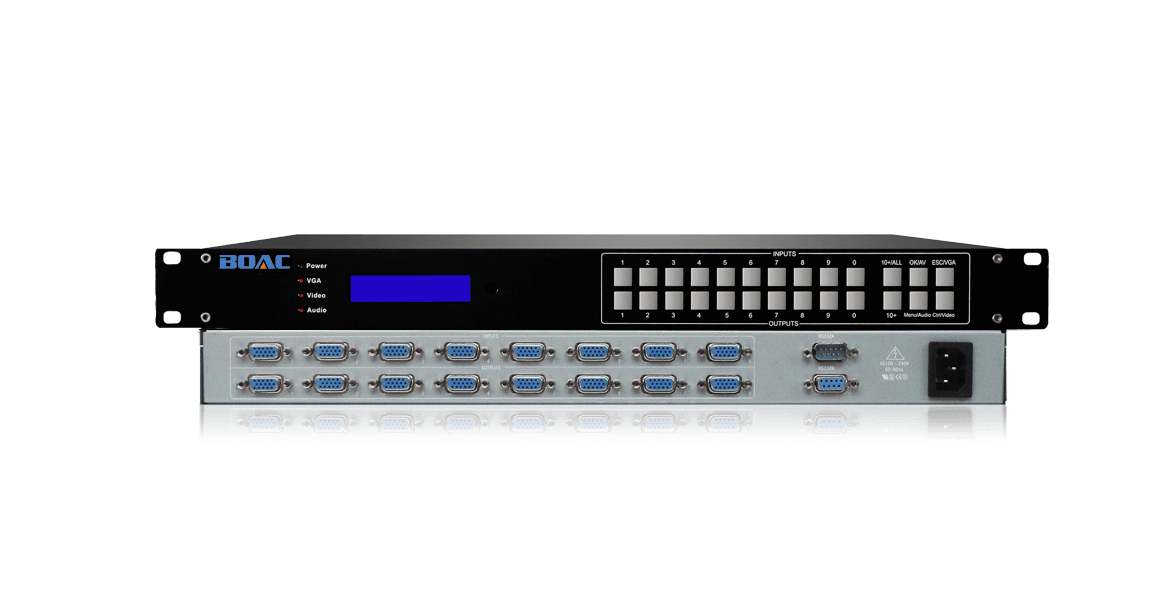

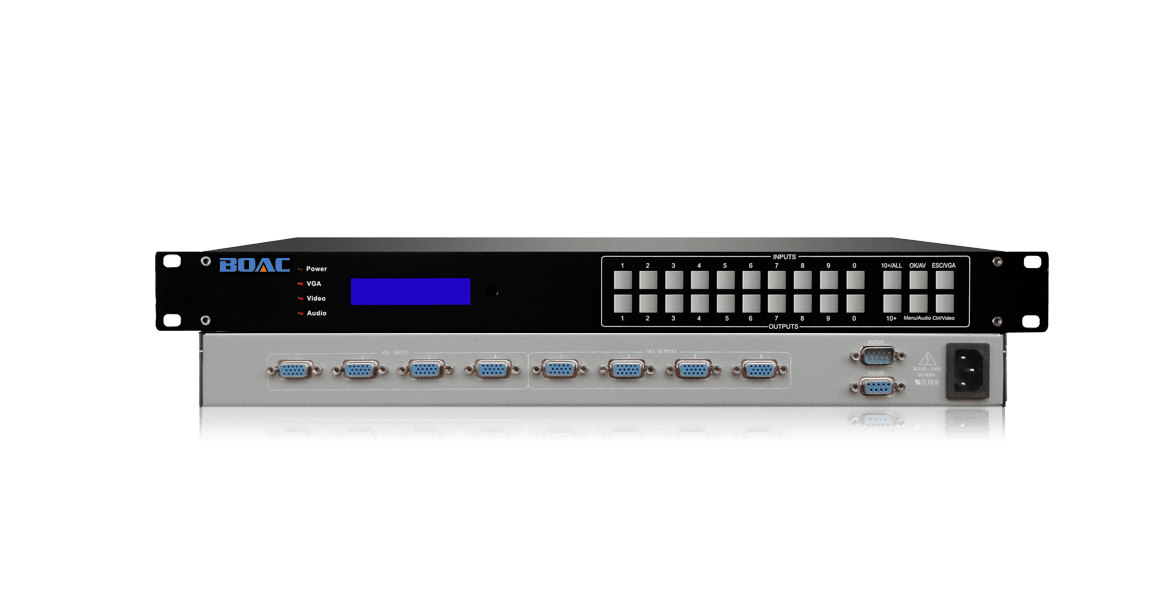

支持4/8/16/32/64/128路VGA信號作為輸入和輸出。(32路以上需定制)
專業的操作軟件
專為伯奧克矩陣量身定做的操作軟件，兼容所有伯奧克矩陣產品，控制方式簡單方便，用較少的精力實現較大的功能；
多種管理方式
支持紅外遙控、面板管理、RS232管理、網絡管理及計算機軟件管理，使對矩陣的控制變得隨心所欲；
用戶自定義方案儲存與調用
提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用，免去在多組預定模式間切換時的繁瑣操作，在客戶端可以輕松管理預案的調用與管理；
掉電保護
所謂斷電保護功能，即切換設備在正常工作時可存儲最后的通道切換命令，當因突發情況發生斷電后，設備仍將保存此命令，待接電后設備自動恢復為原有的切換狀態。
基本參數：
帶寬(速率) 400Mhz(-3db)滿載
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
信號接口：
信號類型 VGA-UXGA 視頻信號
信號接口 VGA15HDF 接口
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
音頻（可選配）：
增率 0 dB
頻率響應 20 Hz ~ 20 kHz
總諧波失真 0.05%
共態抑制比 >75dB @: 20 Hz ~ 20 kHz
信號類型 立體聲，非平衡
接口類型 RCA/鳳凰端子 接口
輸入最大電平 +19.5dBu
輸入阻抗 >10KΩ
輸出阻抗 >50Ω
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 標準機架式1-12U
帶寬(速率) 400Mhz(-3db)滿載
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
信號接口：
信號類型 VGA-UXGA 視頻信號
信號接口 VGA15HDF 接口
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
音頻（可選配）：
增率 0 dB
頻率響應 20 Hz ~ 20 kHz
總諧波失真 0.05%
共態抑制比 >75dB @: 20 Hz ~ 20 kHz
信號類型 立體聲，非平衡
接口類型 RCA/鳳凰端子 接口
輸入最大電平 +19.5dBu
輸入阻抗 >10KΩ
輸出阻抗 >50Ω
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 標準機架式1-12U
